Вихревой насос ВКО 2-26Б

Применение

Насосы ВКО 2/26Б предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10^-6 м² /с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

Комплект поставки агрегата включает:

• насос;
• кожух защитный (ограждение);
• электродвигатель;
• рама (плита);
• эксплуатационная документация на электродвигатель.

Примечания:

1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
3. Необходимое напряжение электродвигателя должно быть указано в договоре.
   *Поставка производится по договору за отдельную плату.
   ** Поставка производится по требованию заказчика.

Обозначения

где ВКО 2/26Б – марка насоса (агрегата):

• ВКО – тип насоса (вихревой консольный);
• 2 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
• 26 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
• Б – условное обозначение материала (бронзовое).

Комплект поставки насоса включает:

• соединительная муфта;
• кожух защитный (ограждение)*;
• рама* (плита*);
• комплект быстроизнашивающихся деталей*;
• контрольно-измерительные приборы*;
• руководство по эксплуатации совмещенное с паспортом;
• обоснование безопасности**;

Технические характеристики

Монтаж

1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
3. Установить (агрегат) на подготовленный фундамент.
4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
   ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
   ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

Описание

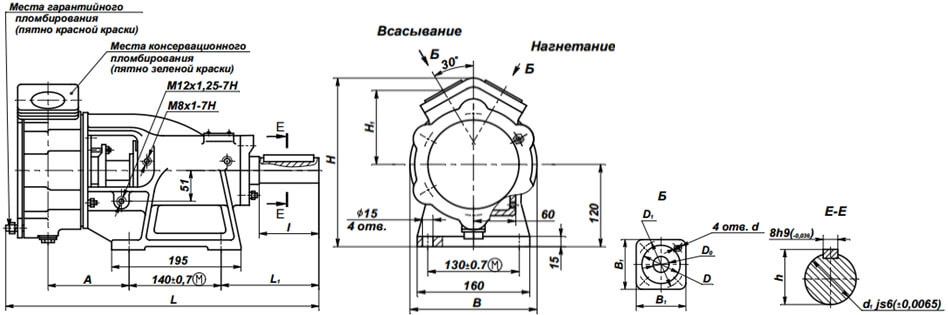

Размеры насоса

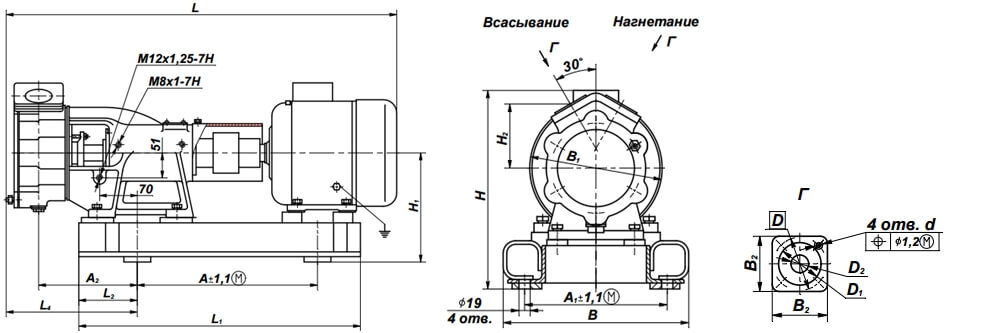

Габаритный чертеж

Масса агрегатов

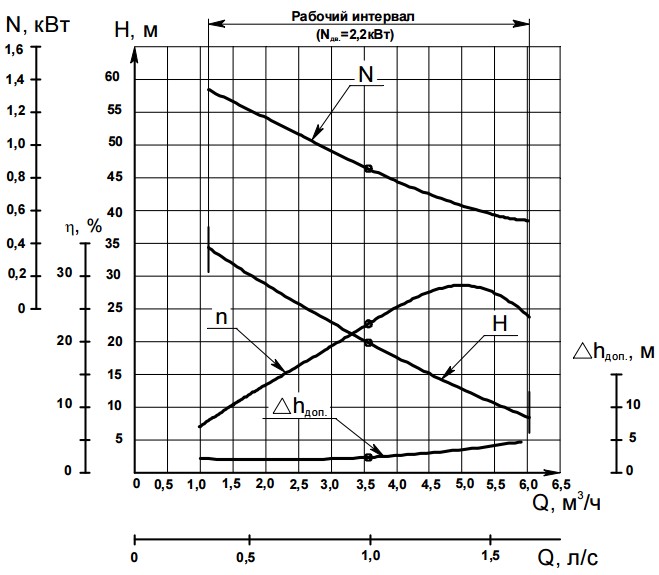

Характеристики насоса (агрегата)

1. Частота вращения – 24с^-1 (1450 об/мин)
2. Плотность – 1000 кг/м³
3. Жидкость – вода

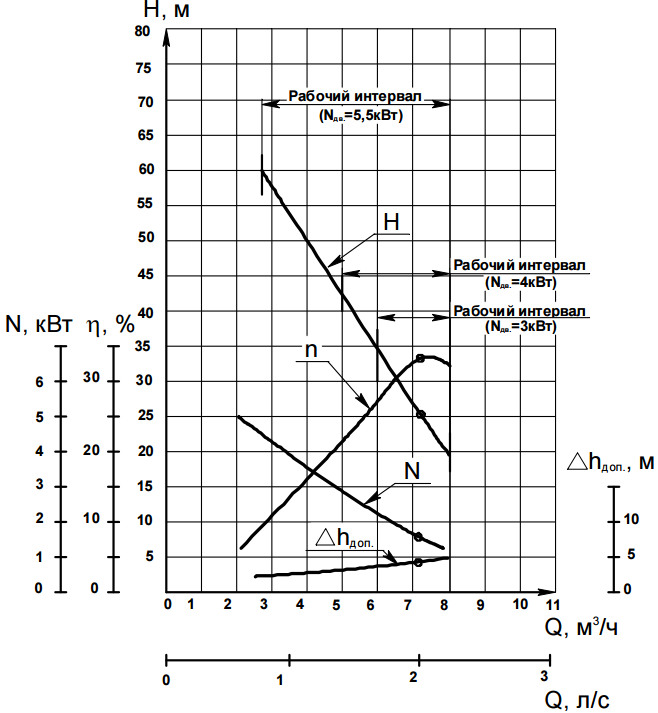

Характеристики насоса

1. Частота вращения – 24с^-1 (1450 об/мин)
2. Плотность – 1000 кг/м³
3. Жидкость – вода
