Вакуумный насос АВЗ63Д
Предназначение
Насосы АВЗ-63Д предназначены для откачки воздуха, неагрессивных газов и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, из герметичных вакуумных систем в стационарных установках, находящихся в производственных пожаровзрывобезопасных помещениях, при температуре окружающей среды от 10 до 35°С.
Маркировка АВЗ-63Д:
АВЗ Агрегат вакуумный золотниковый
63 Быстрота действия, 63 л/с
Д Двухступенчатый
Не применять для:
- Взрывоопасных сред
- Отравляющих веществ
- Вступающих в реакцию со смазочными маслами
- Разъедающих чёрные металлы
- Перекачки среды из одной ёмкости в другую
Конструкция
Агрегаты типа АВЗ состоят из насоса, двигателя и клиноременной передачи.
Золотниковый вакуумный насос состоит из корпуса, в котором выполнены роторные камеры, клапанная камера, каналы подвода и отвода рабочей среды. В роторных камерах на эксцентриковом валу установлены плунжеры, хвостовики которых размещены в направляющих.
Особенности конструкции:
Тип Золотниковый (плунжерный)
Исполнение Двухступенчатый
Привод Клиноременная передача
Охлаждение Водяное
Технические характеристики
| Показатель | АВЗ-63Д |
|---|---|
| Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм.рт.ст.), л/с, ±10% | 63 |
| Предельное остаточное давление, кПа (мм.рт.ст.), не более: | |
| Парциальное без газобалласта | 6,7·10-6 (5·10-5) |
| Полное без газобалласта | 6,7·10-4 (5·10-3) |
| Полное с газобалластом | 6,7·10-3 (5·10-2) |
| Наибольшее допустимое давление паров воды, кПа (мм.рт.ст.) | 3,3 (25) |
| Наибольшее рабочее давление, кПа (мм.рт.ст.) | 20 (150) |
| Рабочая жидкость | Вакуумное масло ВМ-1 ОСТ 38.01402-86* |
| Наибольшая температура рабочей жидкости, К (°С) | 353 (80) |
| Количество масла на одну заправку | 10,2±0,2 л |
| Расход охлаждающей воды при температуре 293 К (20°С), м³/ч, не более | 0,6 |
| Двигатель: | |
| Тип | АИРМ132S4 |
| Мощность, кВт | 7,5 |
| Частота вращения | 1500 об/мин |
| Напряжение | 380 В |
| Масса, не более | 580 кг |
* Допускается использование в качестве рабочей жидкости масел ВМ4 и ВМ6 ТУ 38.401-58-3-90. При этом допускается снижение быстроты действия на 10%, увеличение предельного остаточного давления на 50% от величин, указанных в таблице.
Разрез насоса вакуумного золотникового (плунжерного)

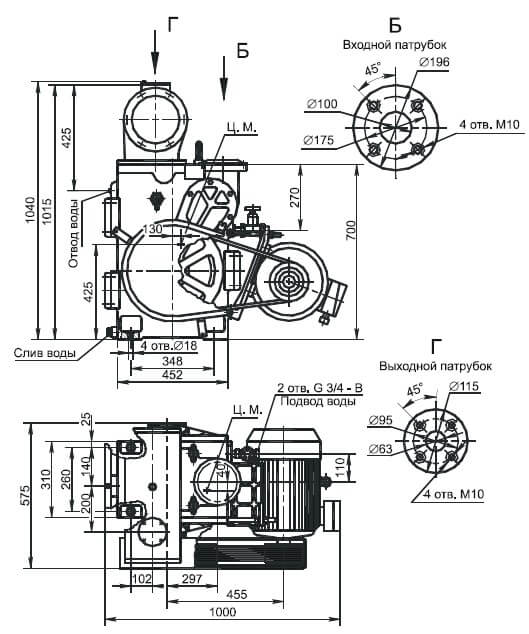

Габаритный чертеж агрегата АВЗ-63Д
Зависимость быстроты действия насосов от входного давления
