Электронасос наружный серии «Иртыш» типа ЦМЛ 50/200.184-4/2-300

Наружный центробежный моноблочный линейный насос с двухполюсным электродвигателем. Данная модель электронасоса Иртыш ЦМЛ 50/200 работает в диапазоне расходов от 7 до 18 м³/ч при напорах от 39,5 до 46 метров водяного столба.

Расшифровка обозначения

Электронасос наружный серии «Иртыш» типа ЦМЛ 50/200.184-4/2-300:

• Ц — центробежный;
• М — моноблочный;
• Л — линейный;
• 50 — номинальный диаметр напорного патрубка, мм;
• 200 / 184 — номинальный и фактический диаметры рабочего колеса, мм;
• 4 — номинальная мощность электродвигателя, кВт;
• 2 — число полюсов электродвигателя;
• 3 — стационарный моноблочный вертикальный;
• 0 — без шкафа защиты и управления;
• 0 — без защиты.

Шкаф защиты для электронасоса Иртыш

Внимание! НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ ЗАЩИТЫ СЕРИИ ИРТЫШ! Для безопасной работы электронасоса ЦМЛ 50/200 с двухполюсным двигателем необходим штатный шкаф управления серии «Иртыш». Его конструкция соответствует требованиям ГОСТ Р 52726 и ПУЭ. Использование другого шкафа снимает гарантийные обязательства при выходе насоса Иртыш ЦМЛ из строя.

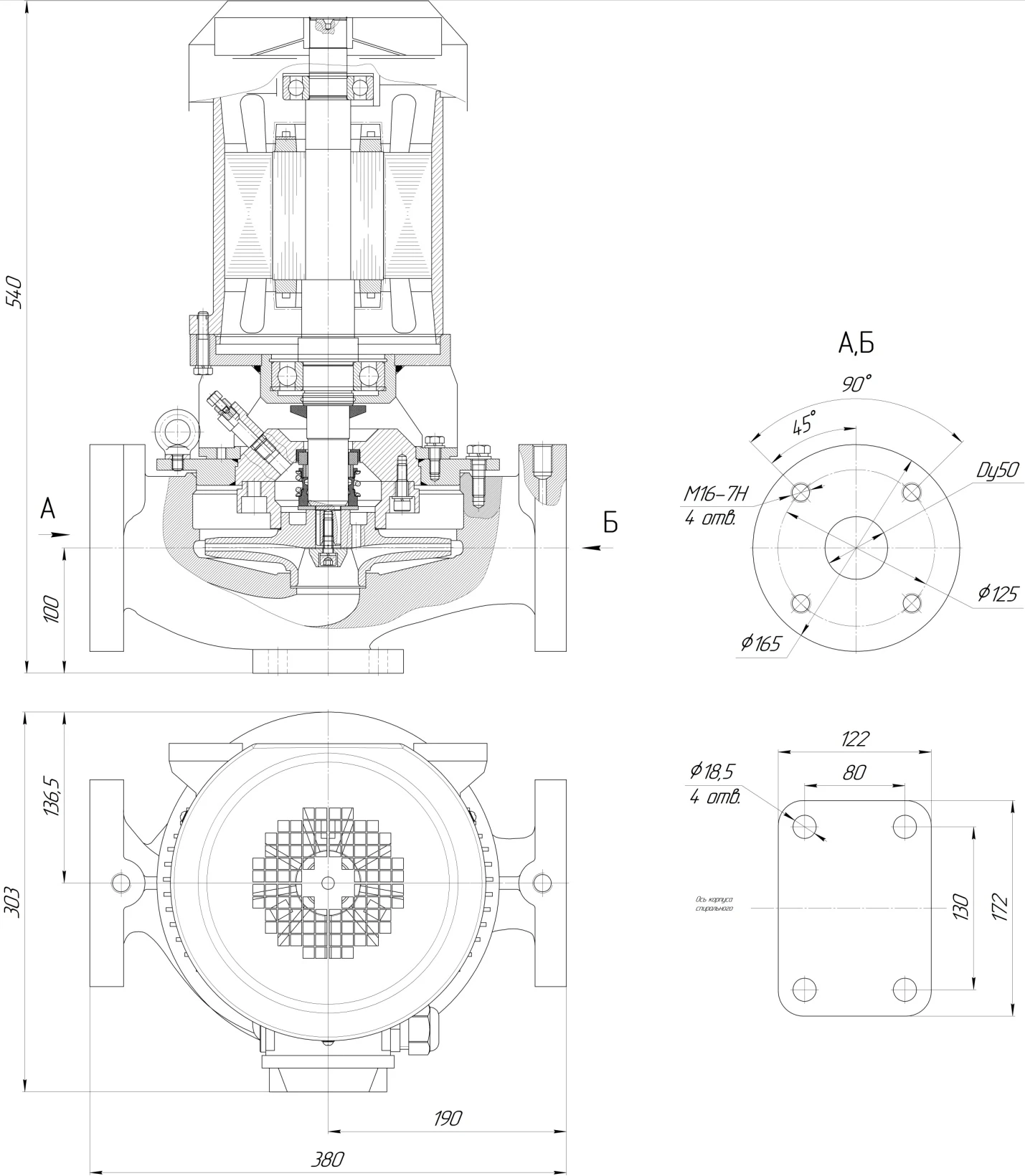

Общий вид и габаритные размеры электронасоса

Внимание! Конструкция электронасоса серии «Иртыш» ЦМЛ может меняться. Актуальные чертежи уточняйте у менеджеров.

Параметры рабочей точки насоса

Основные параметры электронасоса Технические характеристики центробежного

Параметры электродвигателя электронасоса

Ресурс насосного агрегата Иртыш ЦМЛ 50/200

Для обеспечения ресурса моноблочного электронасоса Иртыш ЦМЛ 50/200 соблюдайте правила эксплуатации и применяйте рекомендованные шкафы управления.

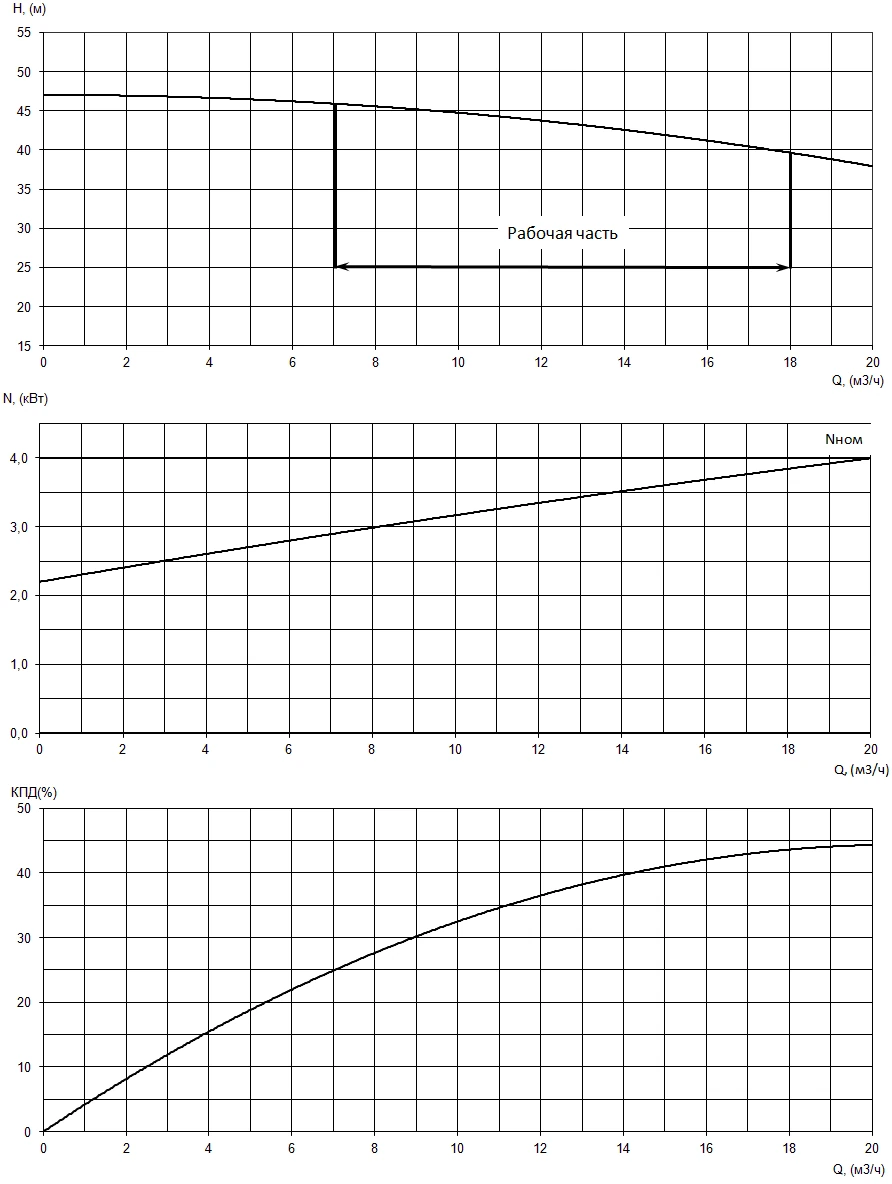

Рабочие характеристики электронасоса

Безаварийная работа насоса серии Иртыш ЦМЛ 50/200 требует реализации комплекса защит:

• Защиты по встроенным датчикам (наличие и тип уточняйте у производителя);
• Автоматический выключатель по току двигателя;
• Тепловая защита двигателя;
• Контроль чередования фаз;
• Контроль напряжения;
• Защита от перегрузки и перекоса фаз;
• Контроль отсутствия фазы;
• Контроль сопротивления изоляции;
• Защита от «сухого» хода.

Для двигателей мощностью свыше 3 кВт рекомендуются устройства плавного пуска или частотные преобразователи. Шкаф управления должен иметь ручной и автоматический режимы, кнопки «Пуск»/«Стоп» и индикацию. Заказчик предупрежден об ответственности за выход насоса Иртыш ЦМЛ 50/200 из строя из-за неполного комплекса защит. Для гарантированной работы приобретайте штатные шкафы управления серии «Иртыш» и заказывайте пусконаладочные работы у наших специалистов.
