Насос ГНОМ 53-10
- Подача насоса
- 53
- Напор насоса
- 10
- Синхронная частота вращения
- 1500
Описание
Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35 ºС, исполнение Тр – до 60 ºС плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.
Корпусные детали и рабочие колеса электронасосов серии Гном выполнены из чугуна; корпусные детали электронасосов серии Гном выполнены из высокопрочной пластмассы, рабочие колеса – из чугуна.
Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.
Электронасосы не предназначены для эксплуатации во взрыво и пожароопасных помещениях.
Климатическое исполнение У* ГОСТ 15150-69.
Режим работы продолжительный.
Расшифровка обозначений
Условное обозначение электронасоса ГНОМ 53-10:
- ГНОМ – торговое наименование;
- 53 – номинальная подача;
- 10 – номинальный напор.
Основные технические характеристики электронасосов на номинальном режиме работы
| Типоразмер насоса | Параметры энергопитания | Ток, А | Номинальная мощность электродвигателя, кВт | Подача м³/ч | Синхронная частота вращения, с-1 (об/мин) | Напор, м | КПД, %, не менее | Масса, кг, без шнура питания |
| ГНОМ 53-10 | 3~380В, 50 Гц | 8,5 | 4,0 | 53 | 25 (1500) | 10 | 50 | 63 |
|
Примечания: 1. Допустимое отклонение напора минус 10%, ток +15%, КПД минус 3%, отклонение напряжения сети питания +10% минус 5% и частоты тока ±2%. 2. КПД указан для оптимальной точки, находящейся в рабочем интервале характеристики. |
||||||||

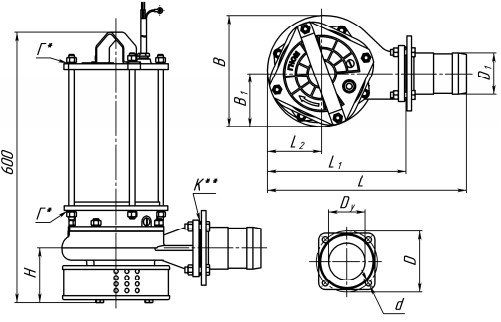

Габаритные и присоединительные размеры электронасоса
| Типоразмер электронасоса | H, мм | L, мм | L1, мм | L2, мм | B, мм | B1, мм | D, мм | d, мм | Dy, мм | D1, мм |
| ГНОМ 53-10 | 115 | 500 | 370 | 155 | 310 | 135 | 150 | 18 | 100 | 108 |
|
* Гарантийное пломбирование ** Консервационное пломбирование |
||||||||||
Характеристики насоса

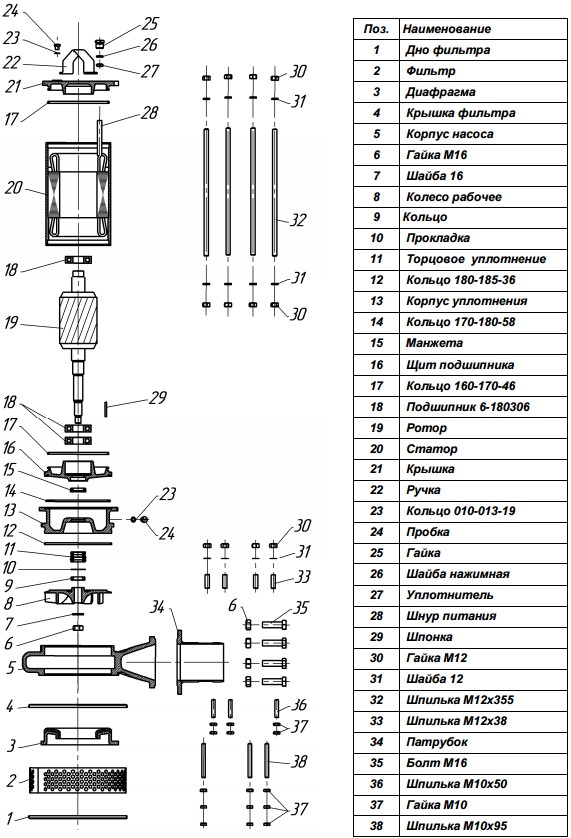

Устройство электронасоса
