Насос ГНОМ 50-25Тр
- Подача насоса
- 50
- Напор насоса
- 25
- КПД
- 50
Описание
Электронасосы центробежные погружные типа Гном, в исполнение Тр, предназначены для откачивания загрязненных вод температурой до 60 ºС, плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10 % по массе с плотностью частиц не более 2500 кг/м3 и максимальным размером до 5 мм.
Корпусные детали и рабочие колёса серии «Гном» выполнены из чугуна; корпусные детали серии «Гном» – из высокопрочной пластмассы, рабочие колёса – из чугуна.
Выпускаются в однофазном исполнении 220 В и трёхфазном 380 В, 50 Гц.
Не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.
Климатическое исполнение У* по ГОСТ 15150-69. Режим работы – продолжительный.
Расшифровка обозначений
Условное обозначение электронасоса ГНОМ 50-25Тр:
- ГНОМ– торговое наименование;
- 50 – номинальная подача;
- 25 – номинальный напор;
- Тр – температура перекачиваемой жидкости до 60 ºС.
Основные технические характеристики (номинальный режим)
| Типоразмер | Энергопитание | Ток, А | Мощность, кВт | Подача, м3/ч | Частота, с-1 (об/мин) | Напор, м | КПД, % | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ГНОМ 50-25Тр | 3~380 В, 50 Гц | 16,0 | 7,5 | 50 | 50 (3000) | 25 | 50 | 76 |
|
Примечания: 1) Допустимое отклонение: напор −10%, ток +15%, КПД −3%, напряжение сети +10% / −5%, частота ±2%. 2) КПД указан для оптимальной точки в рабочем интервале характеристики. |
||||||||

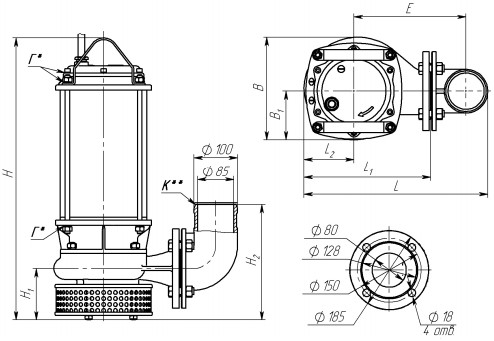

Габаритные и присоединительные размеры
| Типоразмер | H | H1 | H2 | L | L1 | L2 | B | B1 | E |
|---|---|---|---|---|---|---|---|---|---|
| ГНОМ 50-25 | 665 | 120 | 270 | 430 | 300 | 120 | 240 | 115 | 265 |
|
* Гарантийное пломбирование ** Консервационное пломбирование |
|||||||||
Характеристики насоса

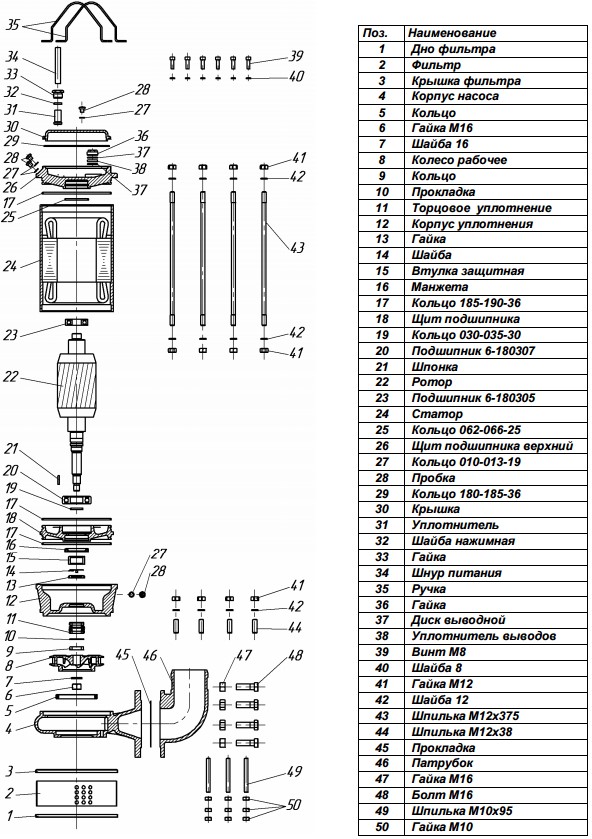

Устройство электронасоса
