Насос 1Д200-90

Подача: 200
Напор: 90.00
Частота вращения: 2900
Потребляемая мощность: 82.00
Допускаемый кавитационный запас: 5.50
Подача насоса: 200

Конструкция насосов 1Д200-90: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.

Перекачиваемые среды:

вода и жидкости, сходные с водой по вязкости и химической активности;
температура перекачиваемой жидкости – от +1 до +85°С;
допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

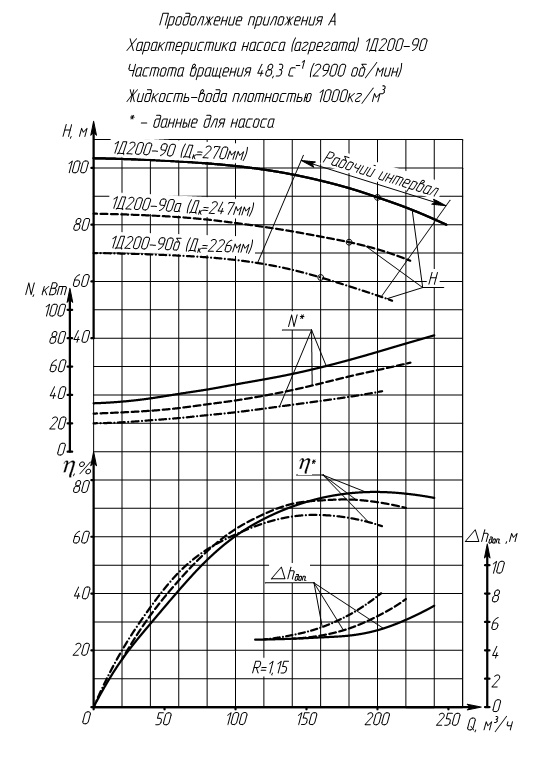

Основные технические характеристики насоса 1Д200-90

Типоразмер насоса	Параметры			Параметры электродвигателя
Типоразмер насоса	Q, м.куб./ч	H, м.	ДКЗ, м	Марка	Мощность, кВт	n, об/мин
1Д200-90	200	90,0	5,9	АИР 250 М2	90	2900

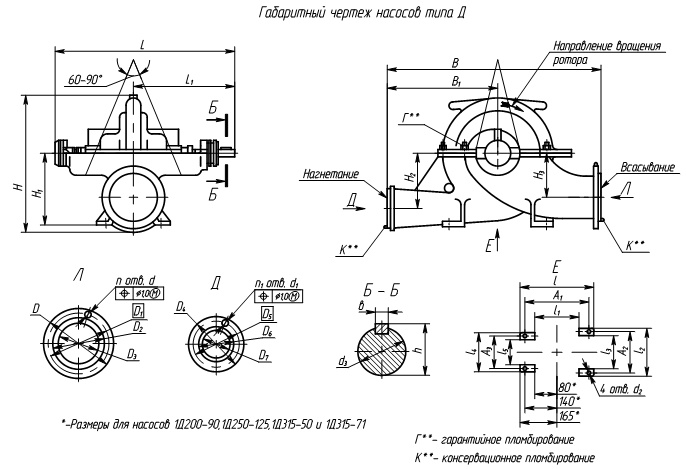

Размеры насосов 1Д200-90

Тип насоса	Размеры в мм
Тип насоса	L	L1	l	l1	l2	l3	l4	l5	В	B1	Н	H1	Н2	Н3	А1	А2	А3	h
1Д200-90	766	420	З35	165	370	220	250	100	530	250	495	260	170	170	270	З20	200	З9
Тип насоса	Размеры в мм																Масса, кг
Тип насоса	D	D1	D2	D3	D4	D5	D6	D7	d	d1	d2	d3	n	n1	b		Масса, кг
1Д200-90	260	225	202	150	215	180	158	100	18	18	24	З6	8	8	10		145

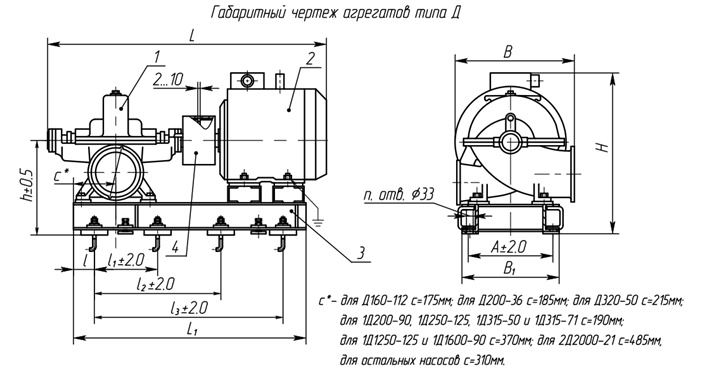

Габаритный чертеж агрегатов типа 1Д200-90

Размеры насосных агрегатов 1Д200-90

Тип насоса	Размеры, мм										Электродвигатель			Масса агрегата, кг
Тип насоса	L	L1	l	l3	B	B1	A	H	h	n	Марка	Мощность, кВт	Масса эл/дв, кг
1Д200-90	1705	1330	190	910	530	460	400	805	480	4	АИР250М2	90	490	755
