Насос 1Д1600-90
- Подача
- 1600
- Напор
- 90.00
- Частота вращения
- 1450
- Потребляемая мощность
- 520.00
- Допускаемый кавитационный запас
- 7.00
- Подача насоса
- 1600
Конструкция насосов 1Д1600-90: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

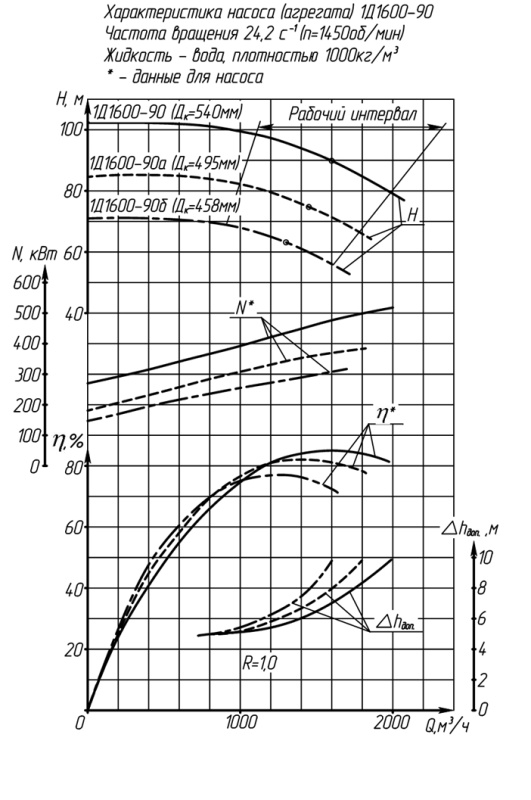

Основные технические характеристики насоса 1Д1600-90
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса агрегата | ||||
|---|---|---|---|---|---|---|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг | |
| Насос 1Д1600-90 | 1600 | 90 | 7,0 | ДАЗО4-450Х-4М | 630 | 1450 | 4830 |

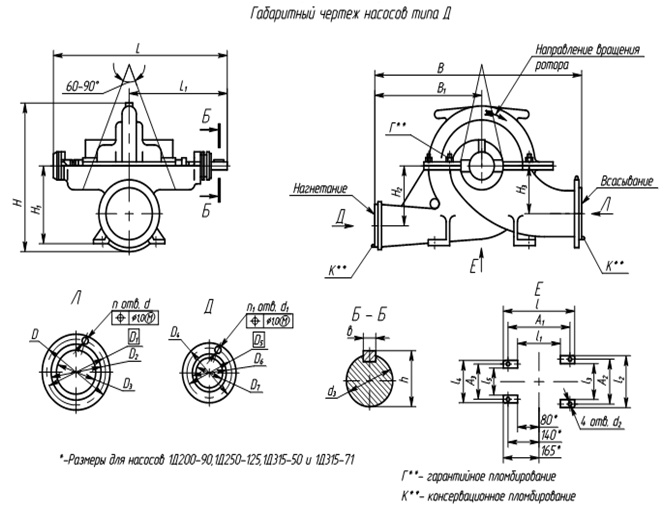

Размеры насосов 1Д1600-90
| Насос | Размер, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1Д1600-90 | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
| 1421 | 782 | 710 | 400 | 710 | 450 | 440 | 180 | 1050 | 450 | 1005 | 530 | 400 | 300 | 85 | 630 | 630 | ||
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Масса,кг | ||
| 360 | 485 | 445 | 415 | 350 | 335 | 295 | 2680 | 200 | 22 | 22 | 35 | 80 | 12 | 12 | 22 | 1515 | ||

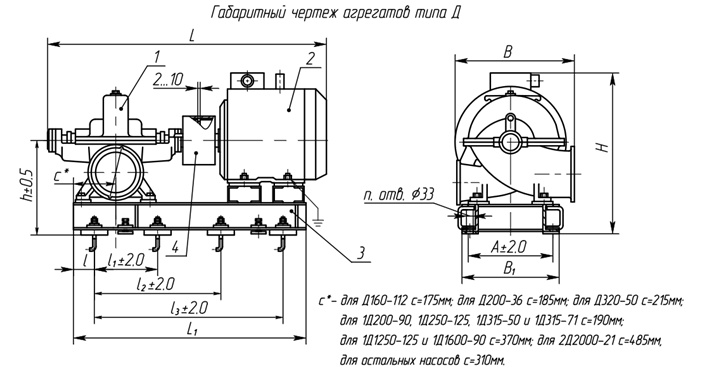

Размеры насосных агрегатов 1Д1600-90
| Тип насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-ность кВт | Масса кг | Масса агрегата кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Насос 1Д1600-90 |
3255 | 2655 | 250 | 700 | 1400 | 2100 | 1420 | 1005 | 920 | 1835 | 810 | 8 | ДАЗО4-450Х-4М | 630 | 2900 | 4830 |
| 3180 | 2810 | 250 | 720 | 1440 | 2160 | 1540 | 1005 | 920 | 1795 | 810 | 8 | А4-85/43-4 У3 | 630 | 2800 | 4350 | |
| 3526 | 2930 | 250 | 800 | 1600 | 2400 | 1540 | 1005 | 920 | 1835 | 810 | 8 | ДАЗО4-85/49-4 У | 630 | 3325 | 4985 |
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д1600-90
| Средняя наработка до отказа, ч | 9000 |
| Средний ресурс до капитального ремонта, ч | 35000 |
| Среднее время до восстановления, ч | 20 |
| Назначенный срок службы, лет | 30 |
| Срок сохраняемости, лет | 3 |
