Поршневой компрессор К-24М

Компрессор К-24М - поршневой воздушный компрессор производства Бежецкого компрессорного завода. Изготовлен на базе двухцилиндровой одноступенчатой головки К24.

Полный список агрегатов смотрите на странице Поршневые компрессоры

Эти компрессоры нашли широкое применение в обеспечении сжатым воздухом производства малярных, отделочных работ; при работе с краскораспылителями, пневмоинструментом и др. Имеется возможность подключения отбойного молотка типа МОП-2. Кроме того, компрессор К-24М часто используется для перемешивания жидкостей, разбрызгивания химсоставов, для вентиляции.

Особенности:

• Трехфазный электродвигатель (мощность 4 кВт/380В);
• Используется воздушный электрический поршневой компрессор К-24М исключительно в промышленных целях;
• Реле давления отсутствует, воздухосборник 70 литров;
• Рабочее давление – 6 бар;
• Рукоятка и транспортные колеса;
• Простота техобслуживания, надежность;
• Устройство относится к масляным компрессорам.

Характеристики

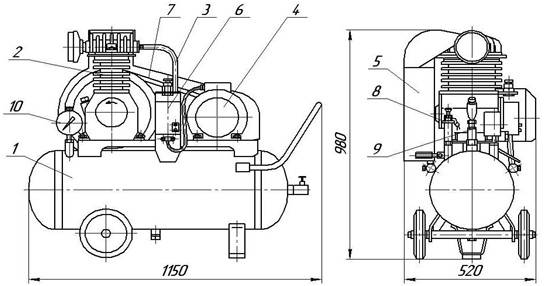

Состав изделия и габариты (установка компрессорная К-24М)

• 1-ресивер;
• 2-головка компрессорная;
• 3-трубопровод нагнетательный;
• 4-электродвигатель;
• 5-ограждение;
• 6-выключатель автоматический;
• 7-приводной клиновой ремень;
• 8-клапан предохранительный;
• 9-регулятор давления;
• 10-манометр.

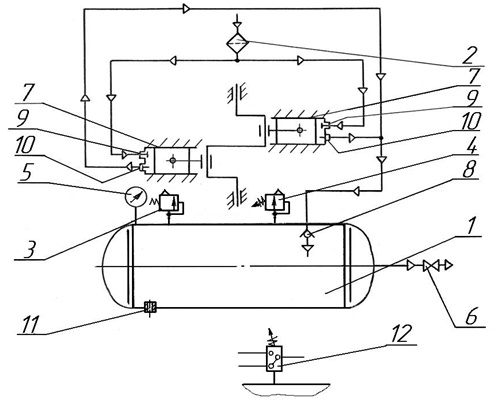

Схема пневматическая принципиальная установки компрессорной модели К-24М

• 1-ресивер;
• 2-воздушный фильтр;
• 3-клапан предохранительный;
• 4-регулятор давления;
• 5-манометр контроля  давления воздуха;
• 6-вентиль раздаточный;
• 7-цилиндр нагнетательный;
• 8-обратный клапан;
• 9-клапан всасывающий;
• 10-клапан нагнетательный;
• 11-пробка слива конденсата;
• 12-реле давления для установки К-25М.

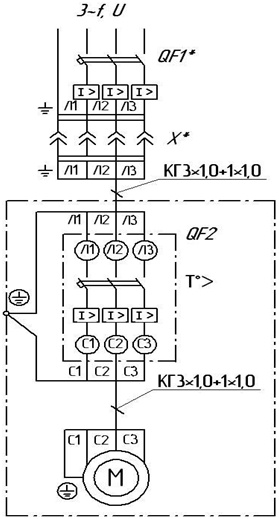

Схема электрическая принципиальная установки компрессорной К-24М

Установка выпускается для подключения в трехфазную четырехпроводную сеть с напряжением 380 В и частотой 50 Гц.

Установку подключить к электросети через автоматический выключатель QF(см. эл. схему).
