Дымосос ДН-19
- Исполнение
- 3
- Мощность двигателя
- 200
- Частота вращения
- 1000
- Производительность
- 108000
- Напор
- 452
- Масса (мах)
- 4100
Назначение
Дымососы ДН-19 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация агрегатов допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от - 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое - против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
| ДН | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощность, кВт | Частота вращения, мин-¹ | Производительность 10³ х м³/час | Полное давление, Па | Исполнение | |||
| 1 | 2 | 3 | ||||||
| ДН-19 | АИР355М10 | 110 | 600 | 62000 | 1700 | - | 3150* | - |
| АИР355S8 | 132 | 750 | 78000 | 2700 | - | - | ||
| АИР355МА6 | 200 | 1000 | 105000 | 4620 | - | - | ||
| АОД4-355Х-6 | 200 | 1000 | 105000 | 46200 | - | - | ||
| АИР355МВ6 | 250 | 1000 | 105000 | 4620 | - | - | ||
| ДАЗО4-400ХК-6 | 250 | 1000 | 105000 | 4620 | - | - | ||

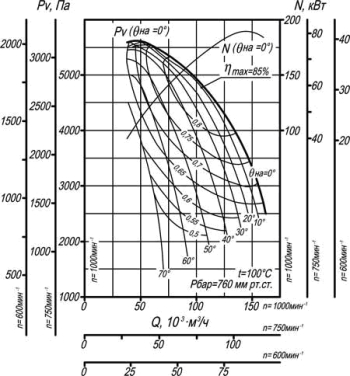

Аэродинамическая характеристика
- Исполнение
- 3
- Мощность двигателя
- 200
- Частота вращения
- 1000
- Производительность
- 108000
- Напор
- 452
- Масса (мах)
- 4100
