Вентилятор ВО 14-320-6,3
- Типоразмер
- АИР71В4
- Мощность
- 0,75
- Частота вращения
- 1500
- Производительность, тыс
- 5,2-8,3
- Полное давление
- 165-98
- Масса
- 30
Вентилятор ВО 14-320-6,3 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Полный перечень осевых вентагрегатов смотрите в разделе осевые вентиляторы
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Частота вращения, об/мин |
Производ., | Полное давление, Па | ||
| ВО 14-320-6,3 | АИР71В4 | 0,75 | 1500 | 5,2-8,3 | 165-98 | 30 |
| 4АМ80А4 | 1,1 | 1500 | 7,2-13,7 | 215-115 | 35 | |
| АИР90L4 | 2,2 | 1500 | 9,2-15,7 | 233-140 | 39 | |

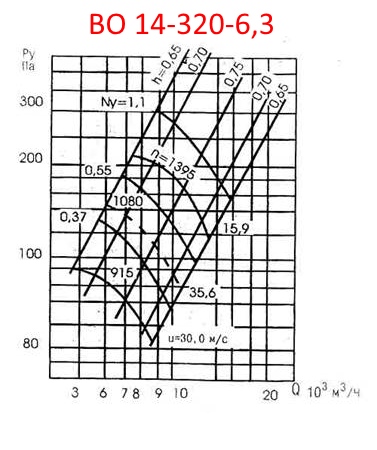

Аэродинамическая характеристика

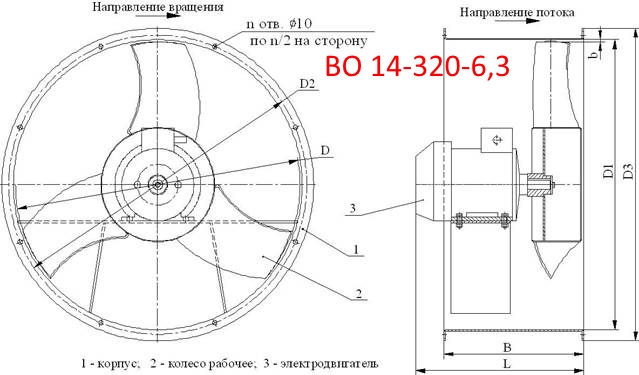

Основные размеры
| № вентилятора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | B, мм | L, мм | n | b, мм |
|---|---|---|---|---|---|---|---|---|---|
| ВО 14-320-6,3 | АИР71В4 4АМ80А4 |
630 | 640 | 660 | 690 | 315 | 388 421 | 16 | 1,5...5 |
