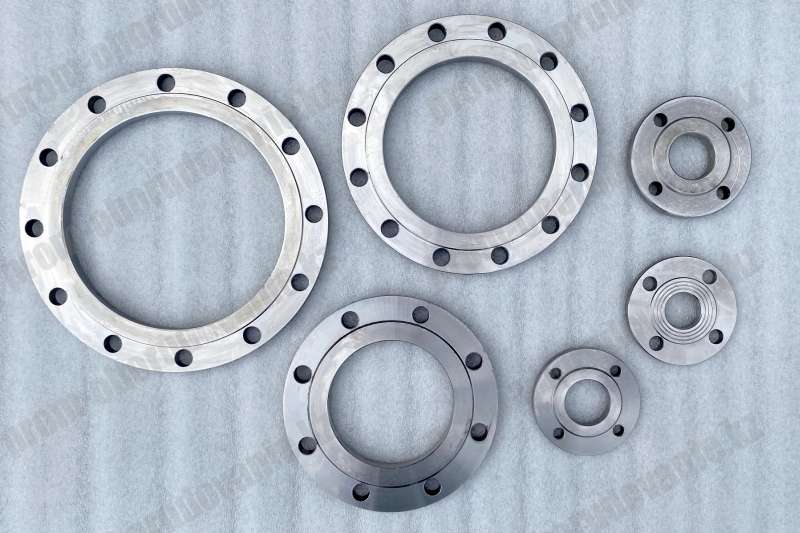

Фланцы плоские стальные
Плоский приварной фланец — трубопроводный соединительный элемент. Предназначен для монтажа оборудования, отдельных сгонов или соединений в систему. Обеспечивает качественный, герметичный стык.
ОДО «Предприятие «Взлет»предлагает купить плоские приварные фланцы для различных отраслей промышленности. Они изготавливаются из стали и других материалов, поэтому их применение практически не ограничено рабочей средой и внешними климатическими условиями. Выполняем доставку в Астану, Алматы и другие регионы Казахстана.
Чтобы получить коммерческое предложение с техническим описанием, ценой и сроком поставки изделий, заполните опросный лист.
Варианты конструкции фланцев
У нас можно приобрести плоские стальные фланцы, изготовленные по следующим стандартам:
- приварные (ГОСТ 12820-80);
- приварные встык (ГОСТ 12821-80);
- на приварном кольце, свободные (ГОСТ 12822-80).
А также изделия по ГОСТ 12815-80 различной геометрической формы:
- круглые;
- квадратные.
Более распространены круглые модели. Однако в отдельных отраслях применяется оборудование с квадратным присоединительным узлом (до условного давления в 40 МПа).
Особенности монтажа
Плоские соединительные фланцы устанавливаются следующим образом: изделие надевается на участок трубы и крепится по ее окружности парой сварных швов.
При монтаже арматуры встык ограничиваются одним сварным швом (соединяется воротниковая часть фланца с торцом трубы).
Свободные стальные детали имеют вторую часть – приварное кольцо, которое приваривается к трубопроводу. Фланцевый элемент остается в свободном состоянии, что значительно облегчает процесс присоединения арматуры к оборудованию с помощью болтов.
Тип фланцев с кольцом используется при стыковке компонентов сети в труднодоступном месте, где невозможен поворот трубы. А также в сферах, требующих регулярной проверки качества соединения (например, химическая промышленность).
Технические характеристики фланцев
- Условный проход. Характеризует сечение (проход) фланца для труб, через которое передается рабочая среда в трубопроводе. Для трех размерных признаков условного прохода (100, 125, 150 мм) существуют литеры (А, Б, В), обозначающие требуемый наружный диаметр труб.
- Давление (условное). Является параметром прочности фланцевого соединения и зависит от габаритов изделия и варианта его исполнения. Максимальное давление (200 кгс/см²) выдерживают соединения встык, наименьшее (25 кгс/см²) – с приварным кольцом.
- Материал изготовления. Для производства плоских приварных фланцев используется легированная, углеродистая и нержавеющая сталь. Соответствующая марка стали подбирается согласно условиям эксплуатации арматуры (рабочая среда, температура, давление).
- Тип исполнения от 1 до 9. Определяет характер уплотнительной поверхности. Наиболее распространено 1-е исполнение. Осуществляя заказ на ответные фланцы к уже имеющимся изделиям, следует учитывать возможность их стыковки исходя из типа исполнения.
Преимущества соединительных фланцев
- Простой монтаж.
- Герметичность соединения.
- Устойчивость к различным условиям эксплуатации.
- Возможность неоднократного использования.
- Невысокая стоимость.
- Универсальность фланцев.
