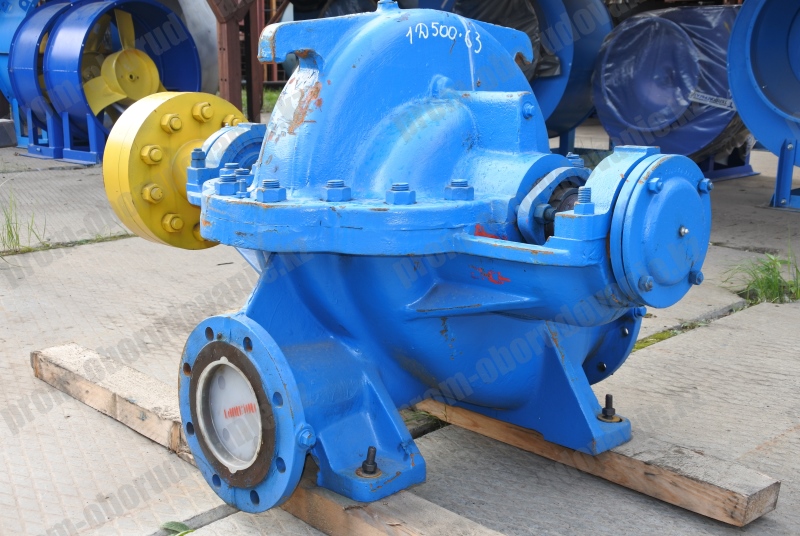

Насос 1Д500-63

Подача: 500
Напор: 63.00
Частота вращения: 1450
Потребляемая мощность: 142.00
Допускаемый кавитационный запас: 4.50
Подача насоса: 500

Конструкция насосов 1Д500-63: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

вода и жидкости, сходные с водой по вязкости и химической активности;
температура перекачиваемой жидкости – от +1 до +85°С;
допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

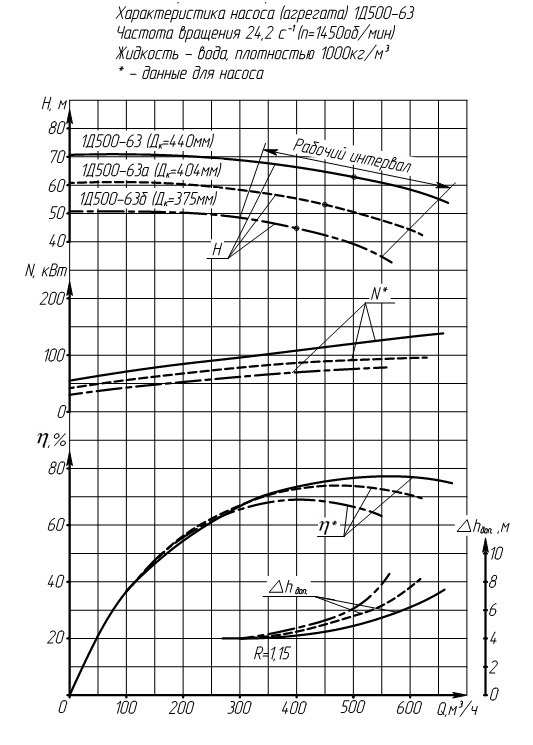

Основные технические характеристики насоса 1Д500-63

Типоразмер насоса	Параметры			Параметры электродвигателя
Типоразмер насоса	Q, м³/ч	H, м.	ДКЗ, м	Марка	Мощность, кВт	n, об/мин
1Д500-63	500	63	4,5	АИР315S4	160	1450

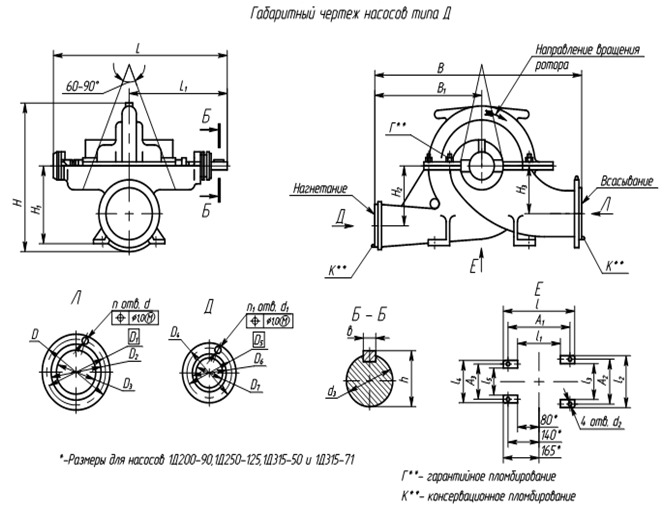

Размеры насосов 1Д500-63

Насос	Размер, мм
1Д500-63	L	L1	l	l1	l2	l3	l4	l5	B	B1	H	H1	H2	H3	h	A1	A2
	1145	645	500	260	590	390	360	160	770	350	714	390	280	220	64	440	530
	A3	D	D1	D2	D3	D4	D5	D6	D7	d	d1	d2	d3	n	n1	b		Масса,кг
	300	370	335	312	250	280	240	212	150	18	22	28	60	12	8	18		450

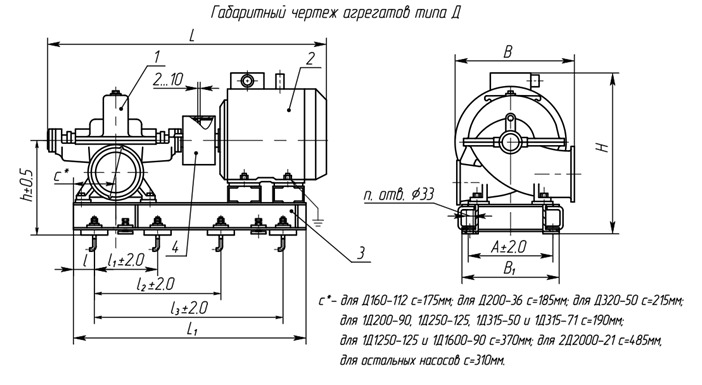

Размеры насосных агрегатов 1Д500-63

Марка насоса	Размеры, мм												Электродвигатель			Масса агрегата, кг
Марка насоса	L	L1	l	l1	l2	l3	B	B1	A	H	h	n	Марка	Мощность, кВт	Масса, кг	Масса агрегата, кг
1Д500-63	2445	1895	310	-	620	1240	770	630	570	1065	615	6	АИР315S4	160	1000	1740
1Д500-63	2040	1885	310	-	620	1240	770	530	530	1205	620	6	АМН280М4	160	790	1470
